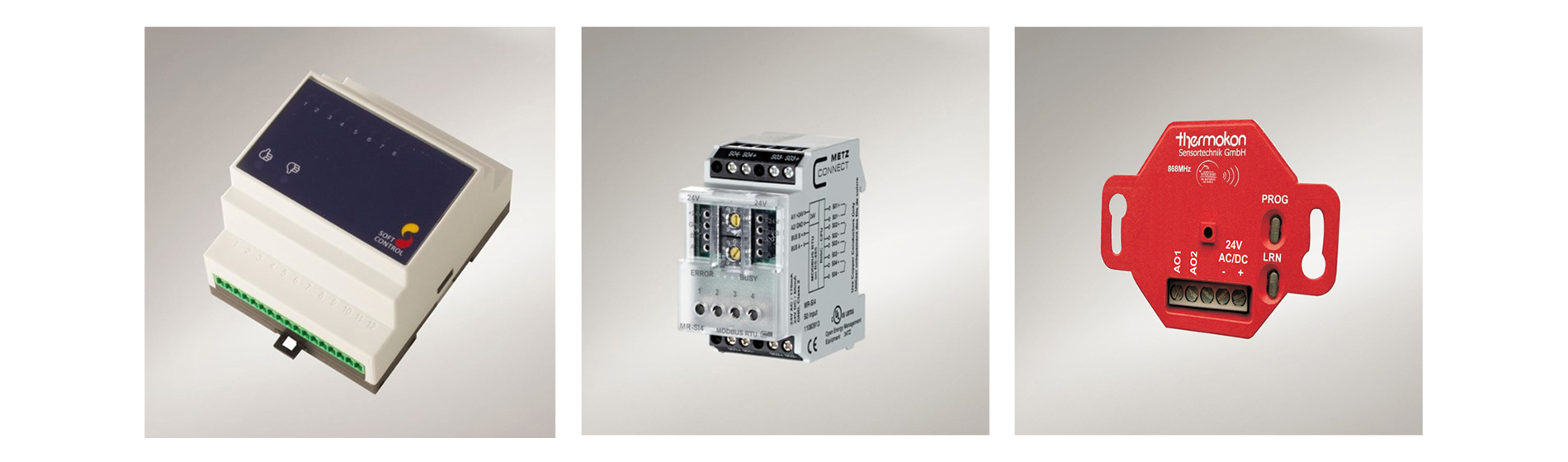

I/0 moduler

SC.IM.01 Cleverhouse I/O kort

SC.IM.01 kortet er et basalt I/O MODBUS kort som typisk anvendes til varmestyring med op til 5 rum. Det er meget montagevenligt da det monteres på DIN-skinne, med alle forbindelser terminalstik. Temperaturmålingen foregår hurtigt og præcist vha digitale sensorer som kan måle i området -25 til 125 grader celcius med nøjagtigheder helt ned til +/-0,5°C i området -10 til 85°C og med en temperatur opløsning på 0,0625°C. Temperaturen på de 5 kanaler kan hentes via MODBUS protokollen. Kortet har også 5 stk digitale indgange hvor status kan hentes via MODBUS . Hvis der er behov for trådløs temperatur måling kan dette også lade sig gøre ved at anvende Enocean temperatur følere som tilkobles Cleverhouse controlleren SC.CC.01.

SC.IM.02 Cleverhouse I/O kort

SC.IM.02 kortet er et basalt I/O MODBUS kort som typisk anvendes til relæstyring af forskellige brugsgenstande, f.eks lysstyring. Det er meget montagevenligt da det monteres på DINskinne, med alle forbindelser i terminalstik. Temperaturmålingen foregår hurtigt og præcist vha digitale sensorer som kan måle i området -25 til 125 grader celcius med nøjagtigheder helt ned til +/-0,5°C i området -10 til 85°C og med en temperatur opløsning på 0,0625°C. Temperaturen på de 5 kanaler kan hentes via MODBUS protokollen. Kortet har også 5 stk digitale indgange hvor status kan hentes via MODBUS. Hvis der er behov for yderligere indgange kan de 5 temperatur indgange også anvendes som digitale indgange. MODBUS profilen kan fåes ved at kontakte Softcontrol, såfremt kortet ønsket anvendt som et standard MODBUS I/O kort.

SC.IM.03 Cleverhouse I/O kort

SC.IM.03  kortet er et basalt I/O MODBUS kort som typisk anvendes til relæstyring af forskellige brugsgenstande, f.eks lysstyring. Kortet har indbygget 8 stk relæudgange 3A@243V samt 3 stk FET udgange som kan anvendes til trinløs styring af aktuatorer til f.eks rum/gulvvarmestyring

MR-AI8 METZ CONNECT MR-AI8 Indgangsmodul 8 Analoge

Modbus RTU modul til montering på DIN skinne med 8 universal analoge indgange. Protokol Modbus RTU - Addresse område  00 til 99 - Transmissions hastighed  1200 to 115200 bit/s, Fabriksindstillinger 19200 bit/s lige - Bus interface RS485 2 ledet - Termineres ved 120 ohm Mål BxHxD: 50mm x 70mm x 65mm - 8 x Analoge indgange Universale analoge indgange som konfigureres efter behov . Montering på DIN skinne.

MR-AO4 METZ CONNECT MR-AO4 Modbus Udgangsmodul 4x 0-10V

Modbus RTU modul til montering på DIN skinne med 4 x 0....10V udgange. - Mål BxHxD: 35mm x 70mm x 65mm Protokol Modbus RTU - Addresse område 00 til 99 - Transmissions hastighed 1200 to 115200 bit/s, - Fabriksindstillinger 19200 bit/s lige. Ingen paritet. Bus interface RS485 2 ledet - Termineres ved 120 ohm Driftstemperatur (-5 °C to +55 °C) - Lagringstemperatur (-20 °C to +70 °C) Analog outputs 4 Spændingsudgang t 4x 0 to 10 V DC Aktuel Output 5 mA to 10 V DC

MR-DI10 METZ CONNECT MR-DI10 Indgangsmodul 10 digitale

Modbus RTU modul til montering på DIN skinne med 10 digitale indgange. Mål BxHxD: 35mm x 70mm x 65mm Protokol Modbus RTU - Addresse område 00 to 99 Transmissions hastighed 1200 to 115200 bit/s, Fabriksindstillinger 19200 bit/s lige - Bus interface RS4852 ledet Termineres ved 120 ohm - Driftsspændingsområde 24 V AC/DC ± 10 % (SELV) Driftstemperatur (-5 °C til +55 °C) - Lagringstemperatur (-20 °C til +70 °C)

MR-DI4 METZ CONNECT MR-DI4 Modbus 4 digitale indgange

Modbus RTU modul til montering på DIN skinne med 4 digitale indgange. Mål BxHxD: 35mm x 70mm x 65mm Protokol Modbus RTU - Addresse område 00 to 99 Transmissions hastighed 1200 to 115200 bit/s, Fabriksindstillinger 19200 bit/s lige Bus interface RS485 2 ledet - Termineres med 120 ohm Driftstemperatur (-5 °C til +55 °C) - Lagringstempertur (-20 °C til +70 °C)

MR-DIO 4/2 kombi METZ CONNECT MR-DIO 4/2 kombi 2 relæ og 4 digitale

Kombi modbus RTU modul i IP65 kapsling med 2 relæudgange og 4 digitale indgange. Mulighed for manuel overstyring til test og fejlfinding Mål BxHxD: 159mm x 41,5mm x 120mm Protokol Modbus RTU - Addresse område 00 til 99 Transmissions hastighed 1200 to 115200 bit/s, - Fabriksindstillinger 19200 bit/s lige Bus interface RS485 2 ledet - Termineres ved 120 ohm Driftstemperatur (-5 °C to +55 °C) - Lagringstemperatur (-20 °C til +70 °C) Driftsspændings område 24 V AC/DC ± 10 % (SELV)

MR-DIO 4/2 Modbus kombi METZ CONNECT MR-DIO 4/2 Modbus kombi 2 relæ og 4

Kombi modbus RTU modul til montering på DIN skinne med 2 relæudgange og 4 digitale indgange. Mulighed for manuel overstyring til test og fejlfinding Input voltage 30 V AC/DC Protokol Modbus RTU - Addresse område 00 til 99 - Transmission's hastighed 1200 til 115200 bit/s, Fabriksindstilling 19200 bit/s lige - Kabling RS485To ledet Termineres ved 120 ohm Mål BxHxD: 50mm x 70mm x 75mm Driftstemperatur (-5 °C til +55 °C) - Lagringstemperatur (-20 °C til +70 °C)

MR-DO4 Modbus METZ CONNECT MR-DO4 Modbus 4 relæ udgange

Modbus RTU modul til montering på DIN skinne med 4 relæudgange. Mulighed for manuel overstyring til test og fejlfinding
Modbus 4 relæ udgange - MR-DO4 Udgangsmodul 4 Relæ Udgange: 4 x Relæ Mål BxHxD: 35mm x 70mm x 75mm

MR-SI4 METZ CONNECT MR-SI4 Modbus tællemodul MR-SI4

Modbus tællemodul til montering på DIN skinne. Modulet tæller S0 pulser, som gør at modulet egner sig særdeles godt til energiovervågningsanlæg. I tilfælde af at der er strømnedbrud, vil tællemodulet gemme det sidst talte.Mål BxHxD: 35mm x 70mm x 65mm Min. pulstid er 30mSec. - Min. pausetid er 30mSec. - Indgange: 4 x S0 i henhold til DIN EN 62053-31 klasse A Protokol Modbus RTU - Addresse område 00 til 99 - Transmissions hastighed 1200 to 115200 bit/s, - Fabriksindstillinger 19200 bit/s Even Bus interface RS485 2 ledet - Termineres ved 120 ohm - S0 inputs i følge DIN EN 62053-31 Class A 4 Driftstemperatur (-5 °C til +55 °C) - Lagringstemperatur (-20 °C til +70 °C)

MR-TO4 METZ CONNECT MR-TO4 Modbus 4 triac udgange

Modbus RTU modul til montering på DIN skinne med 4 triac udgange. Mulighed for manuel overstyring til test og fejlfinding Mål BxHxD: 35mm x 70mm x 75mm Drifts spændingsområde 20-250 Vac Kontinuerlig strøm på 0,5 A per triac Protokol Modbus RTU - Addesse område 00 til 99 - Transmissions hastighed 1200 to 115200 bit/s, Fabriksindstillinger 19200 bit/s lige - Kabling RS485 2- ledet - Termineres med 120 ohm Driftstemperatur (-5 °C til +55 °C) - Lagringstemperatur (-20 °C til +70 °C)

Thermocon SR65-3AI Input module SR65-3AI

Dette modul har 3 stk 0-10V input og værdiene sendes trådløst til en Enocean modtager som f.eks 96131600. Forsyningspænding: 15-24V Effektforbrug: 0,2W Måleinterval: 100s som standard Input: 3 x analog 0..10V IP65 kapsling og omgivelses temperatur på -25° til 65°C i 85%RH ikke kondenserende

SRC-AO Multi V Thermocon SRC-AO Multi V Multi functional actuator

Multifunktions Enocean trådløs aktuator med 1 x 0.10V udgang. Forsyningspænding: 15-24V Effektforbrug: 1W IP20 kapsling og omgivelses temperatur på -20° til 60°C i 85%RH ikke kondenserende Kan monteres i EU boks med Ø=55mm

SRC-AO Multi VV Thermocon SRC-AO Multi VV Multi functional actuator

Multifunktions Enocean trådløs aktuator med 2 x 0.10V udgang. Forsyningspænding: 15-24V Effektforbrug: 1W IP20 kapsling og omgivelses temperatur på -20° til 60°C i 85%RH ikke kondenserende Kan monteres i EU boks med Ø=55mm

SR-MI wireless Thermocon SR-MI wireless module

Trådløst pulstæller modul for gas, vand, el og energimålere med S0 udgang Forsyningspænding: 15-24V Effektforbrug: 0,2W IP20 kapsling og omgivelses temperatur på 0 °til 50°C i 85%RH ikke kondenserende Kan monteres på DIN skinne
