Controllere

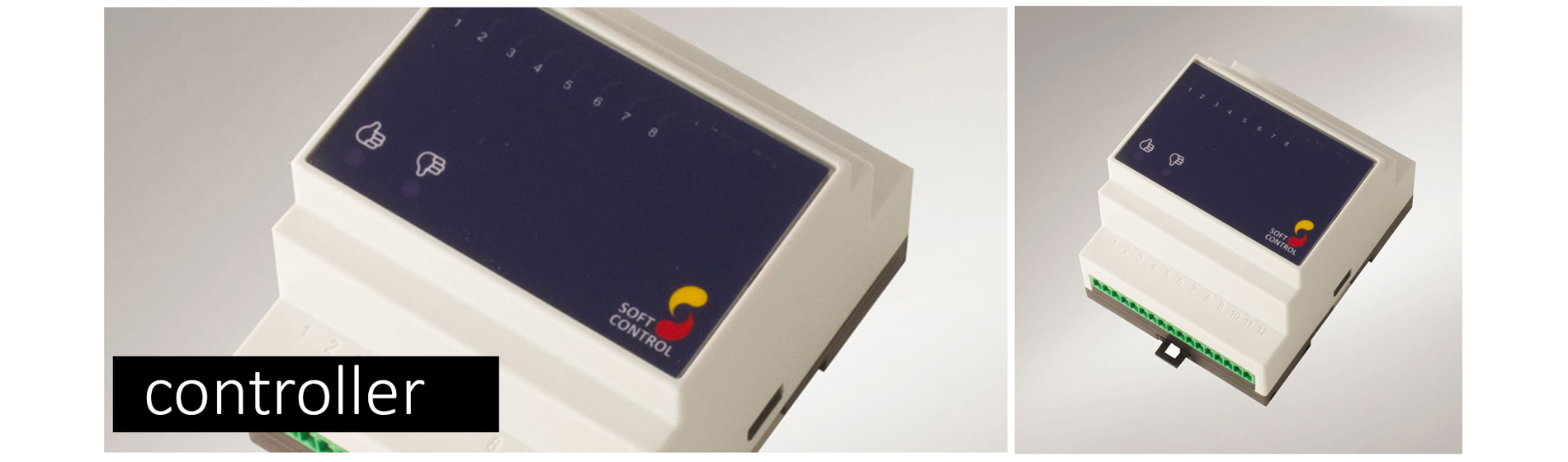

SC.CC.01 controller

Dette kort fungerer som controller for Cleverhouse koncept. Kortet sørger for at hente og sende data op i ’Cloud’en’.

Derudover styrer det eksterne slave kort som f.eks. generelle udgangskort med relæer eller transistorer. Selv som stand alone kan kortet anvendes til utallige applikationer:

  • Måling af COP faktor på varmepumper
  • Forbrugs aflæsning af el. vand og varme i boliger/bygninger
  • Temperatur regulering af 2 enheder
  • Blandesøjfe regulator
  • Varmestyring i parcelhuse med op til 2 zoner
  • Indbrudsalarm via trådløse detektorer
  • Monitorering af solcelle produktion
  • Fjernstyring af varmepumpe
  • Datalogning

Kortets primære anvendelsesområde er opsamling af energimåler data og styring af mindre stand alone installationer, som sommerhuse, lagerbygninger, boligforeninger og andre bygninger, som ønskes styret og overvåget fra en central administration

SC.CC.02 controller

Kombineret controller til større installationer med integreret: MODBUS, M-BUS, CANBUS og Enocean trådløs snitflade

Dette kort tilsluttes det lokale LAN netværk via kabel eller via en RS485 gateway som f.eks styrer flere SC.CC.02. Det er også muligt at tilkoble via WiFi.

Kortet kommunikerer med en lokal eller virtuel PC som via Cleverhouse softwaren styrer hele bygningen igennem flere SC.CC.02 kort som er monteret.
Kortet har indbygget realtidsur med batteribackup og SD-kort så kortet kører videre selvom at netværket evt. bryder ned.

Kommunikations interface

Kortet har indbygget 4 forskellige kommunikations snitflader til perifære enheder:

  1. MODBUS
  2. M-BUS
  3. CANBUS
  4. Trådløs Enocean tranceiver

MODBUS anvendes til en bred vifte af systemer som f.eks: Forbrugsmålere, solcelle invertere eller ventilations anlæg. M-BUS er mere dedikeret anvendes til forbrugsmålere og især vand og energimålere anvender M-BUS. CANBUS udmærker sig ved at være et Multimaster system og denne bus anvendes til at udbygge SC.CC.02 med flere moduler fra Softcontrol. Fordelen med CANBUS er den hurtige responstid, hvis der f.eks monteres et I/O kort som skal aflæse en trykknap som anvendes til lysstyring. Her er det vigtigt at lyset tænder når bruger trykker på knappen og ikke 2 sekunder senere. Den trådløse Enocean tranceiver muliggør at der kan anvendes trådløs teknologi selv i større installationer, hvor trådløs teknoligi ikke kan række. At trådløse produkter som kan tilsluttes kan nævnes: Temperatur følere, PIR og LUX følere, lysdæmpere, trådløse lampesteder, afbrydere til lydtænding, Magnet kontakter osv.

Digital indgange

Modulet har også 2 stk digitale indgange hvor status kan hentes via MODBUS om de enten er lave eller høje. Indgangene kan også anvendes som pulstællere til f.eks el-målere.

Udgange

Kortet er udstyret med 2 digitale udgange som direkte kan styre en 24V voksaktutor som anvendes til varmestyring af radiatorer eller gulvvarme. Alternativt, kan der også monteres eksterne relæer til styring af større belastninger. Kortet er bestykket med kraftige transistorer (MOSFETs) som sikrer en høj pålidelighed som ikke slides på samme måde som relæer vil gøre

Temperaturindgange

Modulet har 1 indgang for temperaturfølere. Temperaturmålingen foregår hurtigt og præcist vha digitale sensorer, som kan måle i området -25 til 125°C med nøjagtigheder helt ned til +/-0,5°C i området -10 til 85°C. Temperaturen på hver kanal kan hentes via MODBUS protokollen.
